高盐废水闭路循环喷雾干系统

概述：

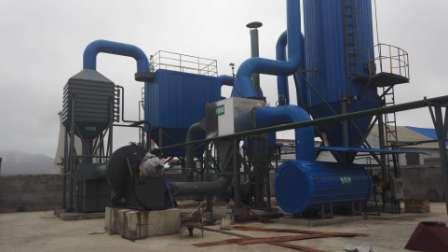

      闭路循环喷雾干燥系统是喷雾干燥设备的改进，将喷雾干燥系统进行闭路化，使系统的干燥气体在密闭系统中循环利用，保证没有干燥尾气排放，将废盐水中的水分脱出和干燥。整个系统包括热源系统、喷雾干燥塔、旋风收粉器、布袋收粉器、冷却换热器、汽水分离器、高压引风机、加热换热器、高压轴塞进料泵、控制柜等组成。热源系统采用蒸气作为热源。
工艺流程：
      本工艺采用高温蒸气作为热源，进入加热换热器，将系统内空气加热，换热后蒸气经冷凝排出。经过加热换热器的系统热风进入喷雾干燥塔，将高压泵喷雾的液体进行干燥，干燥后的尾气携带部分物料进入旋风收粉器分离，收集物料后，气体进入布袋收粉器净化后，气体进入冷却换热器冷却气体中的水分，经气液分离器脱除水分，气体经高压引风机进入高温换热器加热后，进入干燥塔，完成整个工艺过程。
